Unity ECS Study Log - 5





1. Unity.Physics 추가



https://docs.unity3d.com/Packages/com.unity.physics@1.0/manual/index.html

Unity Physics overview | Unity Physics | 1.0.0-pre.15

이번에는 Unity.Physics 패키지를 추가했습니다.



간단하게 추가하고 Rigidbody, Collider를 추가하는 것만으로도 쉽게 물리 동작을 해줄 수 있네요.



---



2. Job System 적용



https://docs.unity3d.com/Packages/com.unity.entities@1.0/manual/ecs-workflow-optimize-systems.html

Optimize the system for the spawner example | Entities | 1.0.0-pre.15

Unity.Physics 예제코드들을 보니 Job System을 기본으로 하고 있어서 이참에 기존 코드들도 Job System을 써볼까 합니다.

Entities예제 코드 중에 Job System으로 코드를 바꾸는 예제가 있어서 참고하였습니다.



public partial struct MovableSystem : ISystem, MainInputAction.IPlayerActions
{
    public void OnUpdate(ref SystemState state)
    {
        if (moveDir == Vector2.zero) return;

        new ProcessMovableJob
        {
            dir = new Vector3(moveDir.x, 0f, moveDir.y),
            deltaTime = SystemAPI.Time.DeltaTime,
        }.ScheduleParallel();
    }
}

public partial struct ProcessMovableJob : IJobEntity
{
    public Vector3 dir;
    public float deltaTime;

    private void Execute(ref LocalTransform transform, in MovableComponent movable)
    {
        transform.Rotation = Quaternion.Euler(0f, 90f - Mathf.Atan2(dir.z, dir.x) * Mathf.Rad2Deg, 0f);
        transform = transform.Translate(dir * movable.moveSpeed * deltaTime);
    }
}

public partial struct BulletSystem : ISystem
{
    public void OnUpdate(ref SystemState state)
    {
        new ProcessBulletMoveJob()
        {
            deltaTime = SystemAPI.Time.DeltaTime,
        }.ScheduleParallel();
    }
}

public partial struct ProcessBulletMoveJob : IJobEntity
{
    public float deltaTime;

    private void Execute(ref LocalTransform transform, in BulletComponent bullet)
    {
        transform = transform.Translate(math.mul(transform.Rotation, Vector3.forward) * bullet.Speed * deltaTime);
    }
}

간단하게 Transform을 변경하는 부분은 위 코드 처럼 간단하게 수정했습니다.

Execute함수의 인자를 기준으로 내부에서 쿼리해서 값을 보내주는 방식인 것 같네요.



public partial struct ShootableSystem : ISystem, MainInputAction.IPlayerActions
{
    public void OnUpdate(ref SystemState state)
    {
        new ProcessShootbleReloadJob()
        {
            deltaTime = SystemAPI.Time.DeltaTime,
        }.ScheduleParallel();

        if (m_OnKeyFire == true)
        {
            m_OnKeyFire = false;

            var ecbSingleton = SystemAPI.GetSingleton<BeginSimulationEntityCommandBufferSystem.Singleton>();
            var ecb = ecbSingleton.CreateCommandBuffer(state.WorldUnmanaged);

            new ProcessShootbleFireJob()
            {
                ecb = ecb.AsParallelWriter(),
                elapsedTime = SystemAPI.Time.ElapsedTime,
            }.ScheduleParallel();
        }
    }
}

public partial struct ProcessShootbleReloadJob : IJobEntity
{
    public float deltaTime;

    private void Execute(ref ShootableComponent shootable)
    {
        if (shootable.BulletCount >= shootable.BulletCountMax)
            return;

        if (shootable.BulletReloadTime < shootable.BulletReloadTimeMax)
        {
            shootable.BulletReloadTime += deltaTime;
        }
        else
        {
            shootable.BulletReloadTime -= shootable.BulletReloadTimeMax;
            shootable.BulletCount++;
            Debug.Log("On Reload " + shootable.BulletCount);

            if (shootable.BulletCount >= shootable.BulletCountMax)
            {
                shootable.BulletReloadTime = 0f;
            }
        }
    }
}

public partial struct ProcessShootbleFireJob : IJobEntity
{
    public EntityCommandBuffer.ParallelWriter ecb;
    public double elapsedTime;

    private void Execute([ChunkIndexInQuery] int chunkIndex, in LocalTransform transform, ref ShootableComponent shootable)
    {
        if (shootable.BulletCount <= 0 || elapsedTime < shootable.BulletLastShotTime + shootable.BulletShotCooltime)
            return;

        shootable.BulletCount--;
        shootable.BulletLastShotTime = (float)elapsedTime;

        if (shootable.BulletPrefab == Entity.Null)
            return;

        var bulletEntity = ecb.Instantiate(chunkIndex, shootable.BulletPrefab);
        var bulletTransform = new LocalTransform() { Position = transform.Position, Scale = 1f, Rotation = transform.Rotation };
        bulletTransform.Position += math.mul(transform.Rotation, shootable.ShootOffset);
        ecb.SetComponent(chunkIndex, bulletEntity, bulletTransform);
    }
}

총알 관련 코드입니다.

ProcessShootbleFireJob는 예제를 많이 참고해서 만들었는데 이해되지 않는 부분에 대한 설명을 찾느라 조금 오래 걸렸네요.

저는 아래 블로그 보고 참고했습니다.



https://mrbinggrae.tistory.com/

게임 제작, 리뷰 등





---





3. Trigger Event 예제 코드



https://docs.unity3d.com/Packages/com.unity.physics@1.0/manual/simulation-results.html

Simulation results | Unity Physics | 1.0.0-pre.15

이번에는 드디어 Unity.Physics 예제 코드를 적용해 보겠습니다.

제가 필요로 하는 Trigger Event 쪽만 진행해 봤습니다.



public void OnUpdate(ref SystemState state)
{
    new ProcessBulletMoveJob()
    {
        deltaTime = SystemAPI.Time.DeltaTime,
    }.ScheduleParallel();

    NativeReference<int> numTriggerEvents = new NativeReference<int>(0, Allocator.TempJob);
    new CountNumTriggerEvents
    {
        NumTriggerEvents = numTriggerEvents
    }.Schedule(SystemAPI.GetSingleton<SimulationSingleton>(), state.Dependency);
}

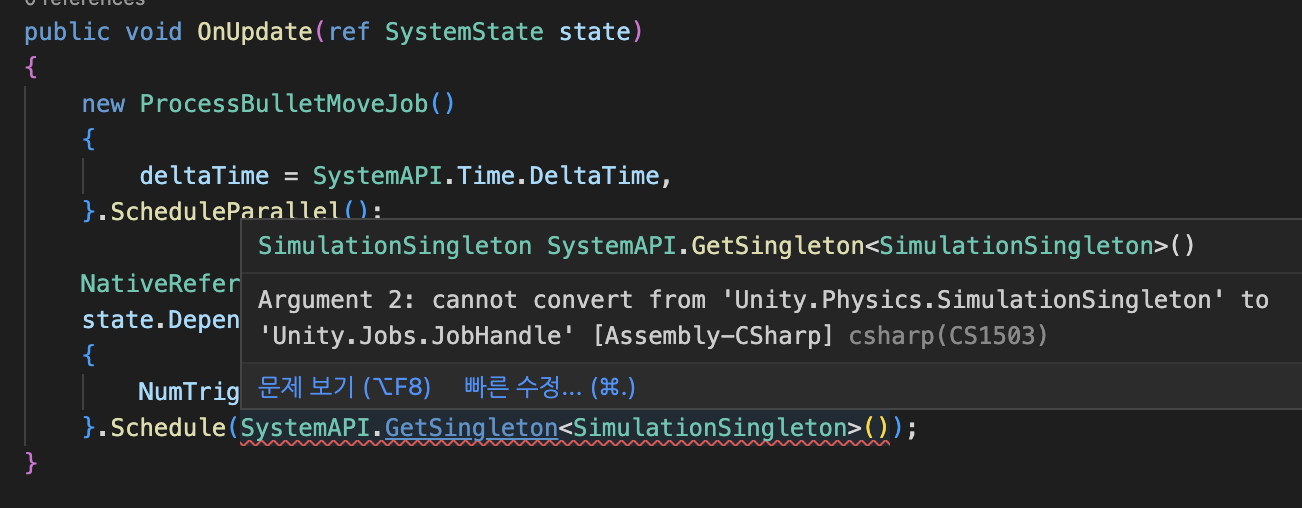

예제 코드를 그대로 사용 시에 위처럼 에러가 나는데, 아래처럼 API가 바뀐 것으로 보입니다.



다행히 정상적으로 동작하는 것으로 보이네요.



---



4. Trigger Event로 공격 구현



public enum HitLayerType
{
    Player = 1,
    Enemy = 2,
}

public partial struct HitLayerComponent : IComponentData
{
    public HitLayerType attackLayerMask;
    public HitLayerType hitLayer;
}

Trigger Event 발생 시에 공격 가능한지 체크하기 위해 HitLayer를 추가했습니다.



public partial struct ProcessBulletTriggerEventJob : ITriggerEventsJob
{
    public void Execute(TriggerEvent collisionEvent)
    {
        var entityManager = World.DefaultGameObjectInjectionWorld.EntityManager;
        var layerA = entityManager.GetComponentData<HitLayerComponent>(collisionEvent.EntityA);
        var layerB = entityManager.GetComponentData<HitLayerComponent>(collisionEvent.EntityB);
        if (layerB.attackLayerMask.HasFlag(layerA.hitLayer) == true &&
            entityManager.HasComponent<BulletComponent>(collisionEvent.EntityB) == true &&
            entityManager.HasComponent<CharacterComponent>(collisionEvent.EntityA) == true)
        {
            var bullet = entityManager.GetComponentData<BulletComponent>(collisionEvent.EntityB);
            var character = entityManager.GetComponentData<CharacterComponent>(collisionEvent.EntityA);
            character.HP = math.max(character.HP - bullet.Damage, 0);
            entityManager.SetComponentData(collisionEvent.EntityA, character);
            entityManager.DestroyEntity(collisionEvent.EntityB);
        }
    }
}

InvalidOperationException: Managing jobs from within jobs is not allowed

위처럼 구현했는데 GetComponentData<BulletComponent> 라인에서 에러가 났습니다.

아마도 위에서 구현한 ProcessBulletMoveJob에서 물고 있어서 나오는 에러로 보입니다.

현제 제가 아는 지식선에서는 할 수 있는 방법이 없네요.



결국 Trigger를 제대로 사용할 수 없는 상황이라면 Unity.Physics를 사용할 이유가 없어서 패키지를 제거했습니다.

다음에는 Job System을 한번 건드려봤으니 Burst Compiler를 이해해 보고 써볼 예정입니다.
